Кабель канал OptiLine 45– новая монтажная система для коммерческих зданий с прямым защёлкиванием электроустановочных изделий Altira. Прямое защёлкивание без суппорта и быстрозажимныеконтакты розеток Altira обеспечивают удобный и быстрый монтаж кабель-канала.

Скачать каталог Schneider Electric Кабель каналы, кабеленесущие системы Optiline 45, Ultra, Performa

Модульная и гибкая, со множеством оригинальных решений, система проста в установке. Решения для различных видов кабельной проводки дают возможность модернизации и адаптации в дальнейшем. В ассортименте системы следующие изделия:

• Кабель-каналы из ПВХ пяти типоразмеров: 75x55, 95x55, 140x55, 165x55 и 185x55.
• Кабель-каналы из алюминия пяти типоразмеров: 75x55, 95x55, 140x55, 165x55 и 185x55.
• Сервисные стойки из алюминия: свободностоящие и распорные, анодированные и окрашенные в белый цвет, одно- и двусторонние.
• Мини-колонны из алюминия: анодированные и окрашенные в белый цвет, одно- и двусторонние, высоты 430 и 700.
• Напольные розеточные лючки на 4, 6 и 8 розеток и лючки доступа.
• Розеточные блоки:

- самовыдвижные розеточные блоки для установки в столешницах, готовые для подключения (с кабелем и вилкой).

- поворотные настольные розеточные блоки с кабелями и вилками.

- розеточные блоки для установки под столешницей или на полу.

Конструкция и материалы. Все кабельные каналы поставляются фронтальной крышкой с 45 мм и имеют глубину 55 мм, что обеспечивает высокую кабельную ёмкость и даёт возможность прокладывать кабель за электроустановочными изделиями. Уникальная вставка позволяет фиксировать электроустановочные изделия, обеспечивая их надежную фиксацию. Кабель-каналы изготовлены из самозатухающий ПВХ (цвет RAL 9010), не содержащий свинца и кадмия. Для алюминиевых каналов применено анодированное покрытие. Мини-колонны, сервисные стойки, розеточные блоки выполнены из анодированного алюминия или поставляются окрашенными в белый цвет (порошковая эмаль). Напольные лючки изготовлены из полиамида со стеклонаполнителем. Аксессуары выполнены из поликарбоната, полиамида и не содержат галогены.

Безопасность и надёжность: прочная, надёжная конструкция, исключение прямого доступа к токоведущим элементам, полное соответствие российским и международным нормам и стандартам пожарной и электробезопасности.

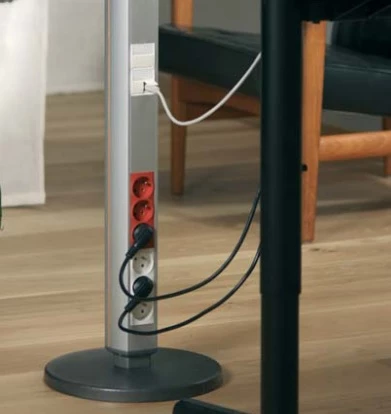

Сервисные стойки45 ммс фронтальной крышкой для прямой (без суппорта) установки модульных изделий Altira. Сервисные стойки OptiLine 45 с фронтальной крышкой 45 мм являются гибким офиснымрешением для обеспечения рабочих мест необходимыми подключениями, когда коммуникации подводятся через потолок. Это идеальное решение для офисов открытой планировки. Сервисные стойки OptiLine 45 изготовлены из алюминиевого профиля и имеют обтекаемую форму. Два варианта исполнения – распорные стойки, устанавливаемые враспор между полом и несущим потолком, и свободностоящие стойки, допускающие перемещение в радиусе 1,5 м от точки подключения. Оба исполнения поставляются либо анодированными, либо окрашенными в белый (RAL 9010) цвет. Монтаж стоек не требует использования инструмента. Стойки бывают двух версий – одно- и двусторонние.

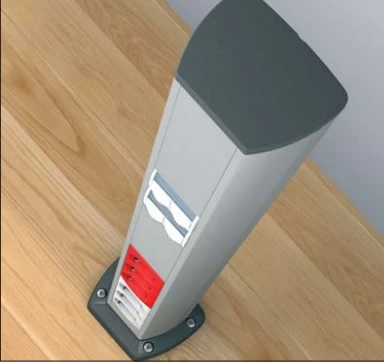

Мини-колонны45 ммс фронтальной крышкой для прямой установки (без суппорта) электроустановочных изделий Altira. Мини-колонны OptiLine 45 являются элегантнымрешением для всех типов полов. Два вида покрытия – анодное оксидирование и окраска в белый цвет RAL 9010. Два исполнения – односторонние и двусторонние. При установке на фальшпол подвод кабелей к мини-колонне осуществяется из-под пола, при установке на бетонный пол подвод кабелей идёт через установочную коробку. Возможен также вариант с использованием напольного короба. Исполнения высотой 430 и 700 мм. Электроустановочные изделия Altira

Система OptiLine 45 имеет фронтальную крышку 45 мм для прямой (без суппорта) установки модульных изделий Altira. Серия Altira предлагает широкий выбор силовых и слаботочных

розеток, выключателей, диммеров, датчиков движения, таймеров, термостатов и других устройств, необходимых для функционирования современного офиса.

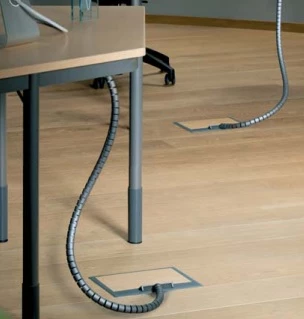

Напольные розеточные лючки.Система состоит из напольных лючков, лючков доступа, установочных коробок и аксессуаров. Всёоборудование изготовлено из материалов, не содержащих галогены. Напольные лючки Optiline 45 поставляются в комлекте с суппортами под установку механизмов Altira. В системе представлены два типоразмера лючков: 199х199 мм и 199х276 мм. Самый маленький лючок может быть оборудован четырьмя одиночными розетками 45х45 или двумя двойными розетками 45х90.

Конструкция и материалы. Квадратные лючки имеют возможность открывания в любую из 4 сторон. Установка крышки в 2 противоположных положениях. Для прямоугольных лючков возможность открывания в любую из 2 сторон, установка крышки в 2 противоположных положениях. Место в крышке под напольное покрытие - можно вложить в крышку любое покрытие толщиной до 6 мм. Лючки изготовлены из стеклонаполненного полиамида, обладают высокой износостойкостью, устойчивостью к химическим реагентам.

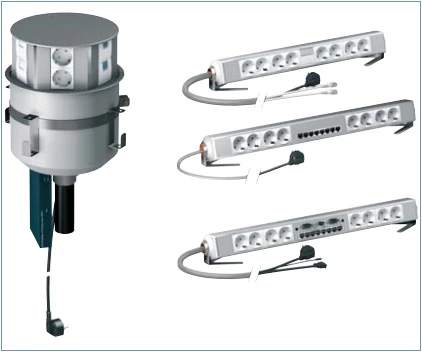

Розеточные блокиявляются гибким решением для обеспечения офисного рабочего места всеми необходимымиподключениями. Предлагаются четыре типа блоков:

• Круглые выдвижные блоки, врезаемые в столешницу.

• Настольные поворотные блоки с розетками и кабелями для подключения.

• Односторонние прямоугольные блоки с розетками и без них для монтажа на стену и нижнюю сторону столешниц, а также на пол.

• Розеточный блок с откидной крышкой, врезаемый в столешницу. Все розеточные блоки изготовлены из анодированного алюминия. Большинство поставляется собранными и готовыми для подключения.

Конструкция и материалы. Розеточные блоки OptiLine 45 изготовлены из анодированного алюминия. Конструкция обеспечивает быструю установку и надёжность при эксплуатации. Блок имеет крышку из анодированного алюминия. В нерабочем положении крышка не выступает за поверхность столешницы.

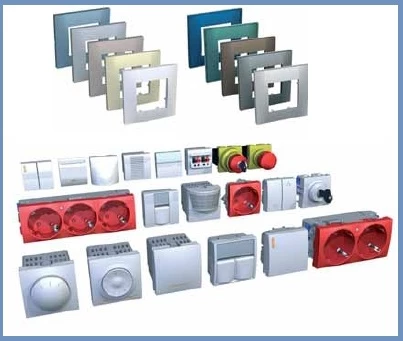

Altiraмодульная серия электроустановочных изделий. Серия электроустановочных изделий Altira предназначена, в первую очередь, для совместного использования с элементами системы OptiLine45, такимикак кабельные каналы, сервисные стойки, напольные лючки, мини-колонны и розеточные блоки. Особенность совместного использования системы OptiLine 45 с изделиями Altira заключается в том, что монтаж механизмов осуществляется прямым защёлкиванием без использования суппортов и инструмента. Быстрозажимные контакты изделий Altira существенно сокращают время монтажа. Серия Altira может быть установлена не только в кабельные каналы,но и использована для традиционного скрытого и открытого монтажа. Altira предлагает широкий выбор силовых и слаботочных розеток, выключателей и электронных устройств – диммеров, датчиков движения, таймеров, термостатов стандарта 45х45. Декоративные рамки различных цветов позволяют гармонично вписать механизмы Altira в интерьер помещения.

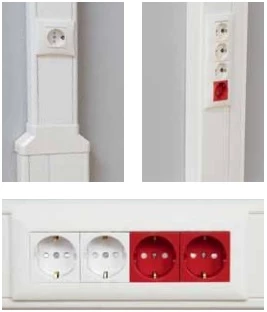

Ultra–новая, простая, интуитивно понятная, эффективная электромонтажная система. Она включает в себя две группы кабельных каналов: кабель-каналы для встраивания вних электроустановочных изделий стандарта 45 мм и мини-каналы. Ultra – эффективная в ценовом плане альтернатива, когда вам необходима простая в монтаже система с небольшим числом компонентов, делающая заказ и монтаж очень простыми. Кабельные каналы Ultra – сбалансированное предложение, идеально подходящие для подобных систем. Углы, повороты,суппорты выполнены из не содержащего галоген материала АБС. Кабель-каналы изготавливаются из самозатухающего ПВХ, не содержащего вредные для здоровья свинцовые и кадмиевые добавки. Полуглянцевая поверхность облегчает чистку каналов от загрязнений. Предложение включает в себя:

•2 типоразмера инсталляционных коробов сечением 101х50 и 151х50 мм

•4 типоразмера мини-каналов – 21х12, 32х17, 40х17 и 74х21

Кабельные каналы Ultra идеально подходят для организации рабочих мест в современных коммерческих зданиях. Плинтусная система, построенная на базе мини-канала 74х21, является оптимальным решением для малых офисов. Мини-каналы Ultra незаменимы при прокладке сигнальных кабелей, а также открытой прокладки кабелей в жилых помещениях.

W45 Электроустановочные изделия. Серия коробов Ultra спроектирована прежде всего под установку модульной серии W45, гарантируя оптимальное сочетание по цвету и механическую совместимость. Широкий выбор аксессуаров и установочных коробок и суппортов делает систему Ultra отличной системой для открытой проводки в коммерческих зданиях.

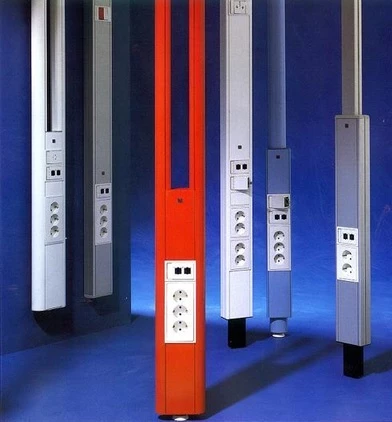

Thorsman POSМини колонны для подключения рабочих мест предназначены для подключения к питанию и телекоммуникациям офисных рабочих мест. Как правило, в офисах открытого типа. Прочная надёжная конструкция из алюминия, одно- и двустороннее исполнение. Наличие вариантов с дверцами. Удобная и быстрая установка. Привлекательный внешний вид. Позволяют подключить через пол или по полу офисное рабочее место. Мини-колонны легко демонтировать и установить в новом месте при необходимости. Оптимальное решение для офисов открытой планировки, когда офисные рабочие места удалены от стен, а коммуникации проложены в бетонном полу или под фальш-полом.

Кабель канал Optiline 45. Примеры обозначений элементов
